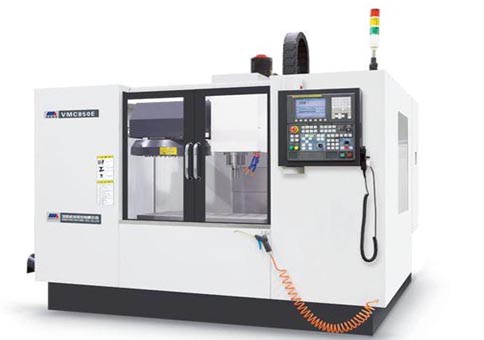

VMC-E系列立式加工中心 |
| |
|
| >> VMC-E系列产品预览 关键字：
浏览次数：6256 |
轴无级调速，主传动中带有位置环反馈，机床可实现高速刚性攻丝。采用立柱固定形式，X、Y轴水平十字运动，主轴箱垂直运动采用机械重锤式平衡，运动灵活、平稳。床身立柱等基础件采用热对称和箱形筋板设计。 |
|
| >> VMC-E系列技术参数 |
|
|
|
VMC650E
|
VMC850E
|
|
工作台
|
|
|
|
|
工作台尺寸
|
mm
|
900×420
|
1000×500
|
|
允许最大荷重
|
kg
|
500
|
600
|
|
T型槽尺寸
|
mm×个
|
18×3
|
18×5
|
|
加工范围
|
|
|
|
|
工作台最大行程－X轴
|
mm
|
650
|
850
|
|
滑座最大行程－Y轴
|
mm
|
400
|
500
|
|
主轴箱最大行程－Z轴
|
mm
|
500
|
540
|
|
主轴中心到立柱导轨面距离
|
mm
|
530
|
580
|
|
主轴传动方式
|
-
|
皮带式传动
|
皮带式传动
|
|
瓣刀
|
-
|
45度四瓣刀
|
45度四瓣刀
|
|
主轴端面至工作台面距离
|
|
|
|
|
最大
|
mm
|
630
|
690
|
|
最小
|
mm
|
130
|
150
|
|
主轴
|
|
|
|
|
锥孔（7：24）
|
|
BT40
|
BT40
|
|
转数范围
|
r/min
|
50-8000
|
50-8000
|
|
最大输出扭矩
|
N.m
|
26.3
|
35.8
|
|
主轴电机功率
|
kW
|
5.5/7.5
|
7.5/11
|
|
进给
|
|
|
|
|
切削进给速度范围
|
mm/min
|
1-10000
|
1-10000
|
|
快速移动
|
|
|
|
|
X轴
|
m/min
|
24
|
24
|
|
Y轴
|
m/min
|
24
|
24
|
|
Z轴
|
m/min
|
20
|
18
|
|
刀库
|
|
|
|
|
最大刀具长度
|
mm
|
300
|
300
|
|
最大刀具重量
|
kg
|
7
|
7
|
|
形式
|
|
圆盘式
|
圆盘式
|
|
容量
|
把
|
24
|
24
|
|
刀柄规格
|
|
MAS403:BT40
|
MAS403:BT40
|
|
拉钉规格
|
|
MAS403:LDA-BT40
|
MAS403:LDA-BT40
|
|
最大刀盘直径
|
|
|
|
|
満刀
|
mm
|
φ80
|
φ80
|
|
相邻空刀
|
mm
|
φ150
|
φ150
|
|
换刀时间
|
s
|
2.5
|
2.5
|
|
机床定位精度
|
|
|
|
|
执行标准JISB6330
|
|
|
|
|
X轴
|
mm
|
±0.005/300
|
±0.005/300
|
|
Y轴
|
mm
|
±0.005/300
|
±0.005/300
|
|
Z轴
|
mm
|
±0.005/300
|
±0.005/300
|
|
执行标准JB/T8771.4-1998
|
|
|
|
|
X轴
|
mm
|
0.020
|
0.020
|
|
Y轴
|
mm
|
0.015
|
0.015
|
|
Z轴
|
mm
|
0.015
|
0.015
|
|
重复定位精度
|
|
|
|
|
执行标准JISB6330
|
|
|
|
|
X轴
|
mm
|
±0.003
|
±0.003
|
|
Y轴
|
mm
|
±0.003
|
±0.003
|
|
Z轴
|
mm
|
±0.003
|
±0.003
|
|
执行标准JB/T8771.4-1998
|
|
|
|
|
X轴
|
mm
|
0.012
|
0.012
|
|
Y轴
|
mm
|
0.010
|
0.010
|
|
Z轴
|
mm
|
0.010
|
0.010
|
|
机床重量
|
kg
|
4190
|
4490
|
|
动力源
|
|
|
|
|
电气总容量
|
KVA
|
20
|
20
|
|
气压
|
Mpa
|
0.5-0.7
|
0.5-0.7
|
|
机床尺寸(长X宽X高)
|
mm
|
2600X2100X2400
|
3150X2600X2800
|
|
数控系统
|
|
FANUC 0I-MATE
|
FANUC 0I-MATE
|
|
| >> VMC-E系列机床配件 |
|
|
