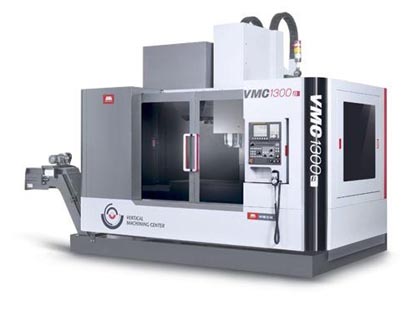

VMC-B系列立式加工中心 |
| |
|
| >> VMC-B系列产品预览 关键字：
浏览次数：5188 |
B系列是结合市场需求而开发的一款最优产品，它不仅规格齐全，从台面800×420mm到2200×800mm、X轴行程从700mm到2100mm；从主轴配置上我们也做到丰富多样，从标准的皮带式联接、直连式8000转到输出380Nm大扭矩。 |
|
| >> VMC-B系列技术参数 |
|
产品型号
|
单位
|
VMC700B
|
VMC850B
|
VMC1000B
|
VMC1100B
|
VMC1300B
|
VMC1600B
|
VMC2100B
|
|
工作台尺寸
|
mm
|
800×420
|
1000×500
|
1200×500
|
1300×610
|
1400×700
|
1700×800
|
2200×800
|
|
允许最大荷重
|
kg
|
600
|
600
|
600
|
1000
|
1000
|
2000
|
3000
|
|
T形槽尺寸
|
mm×个
|
18×3
|
18×5
|
18×5
|
18×5
|
18×5
|
22×5
|
22×5
|
|
工作台最大行程- X轴
|
mm
|
700
|
850
|
1000
|
1100
|
1300
|
1600
|
2100
|
|
滑座最大行程- Y轴
|
mm
|
440
|
560
|
610
|
610
|
700
|
800
|
800
|
|
主轴最大行程 - Z轴
|
mm
|
530
|
650
|
650
|
650
|
700
|
800
|
800
|
|
主轴端面至
工作台面距离
|
mm
|
660-130
|
800-150
|
800-150
|
800-150
|
850-150
|
940-140
|
1000-200
|
|
锥孔 (7:24)
|
|
BT40
|
BT40
|
BT40
|
BT40
|
BT40
|
BT50
|
BT50
|
|
转数范围
|
r/min
|
8000
|
8000
|
8000
|
8000
|
8000
|
6000
|
6000
|
|
最大输出扭矩
|
N.m
|
35.8
|
52.5
|
52.5
|
52.5
|
52.5
|
95.4
|
380
|
|
|
kw
|
7.5/11
|
11/15
|
11/15
|
11/15
|
11/15
|
15/18.5
|
15/18.5
|
|
主轴传动方式
|
|
直联
|
直联
|
|
|
|
|
|
|
快速移动X/Y/Z
|
|
32/33/30
|
32/32/30
|
32/32/30
|
32/32/30
|
24/24/20
|
24/24/20
|
18/18/18
|
|
进给速度
|
m/min
|
20
|
20
|
20
|
20
|
10
|
10
|
10
|
|
形式
|
|
机械手
|
机械手
|
机械手
|
机械手
|
机械手
|
机械手
|
机械手
|
|
刀库容量
|
把
|
24
|
24
|
24
|
24
|
24
|
20
|
20
|
|
换刀时间（刀对刀）
|
s
|
2.8
|
3.5
|
3.5
|
3.5
|
3.5
|
3.5
|
3.5
|
|
执行JIS
B6330标准
|
|
±0.005/30
|
±0.005/300
|
±0.005/300
|
±0.005/300
|
±0.005/300
|
±0.005/300
|
±0.005/300
|
|
执行JB/T 8771.4标准
|
mm
|
0.012
|
0.016/0.012/
0.012
|
0.016/0.012/
0.012
|
0.016/0.012/
0.012
|
0.020/0.012/0.012
|
0.020/0.012/0.012
|
0.022/0.012/0.012
|
|
执行JISB6330标准
|
mm
|
±0.003
|
±0.003
|
±0.003
|
±0.003
|
±0.003
|
±0.003
|
±0.003
|
|
执行JB/T 8771.4标准
|
mm
|
0.008
|
01010/0.008
/0.008
|
01010/0.008 /0.008
|
01010/0.008/
0.008
|
0.012/0.010/0.008
|
0.012/0.010/0.008
|
0.013/0.010/0.008
|
|
电器总容量
|
KVA
|
18
|
25
|
25
|
25
|
25
|
37
|
37
|
|
气源压力
|
Mpa
|
0.5-0.7
|
0.5-0.7
|
0.5-0.7
|
0.5-0.7
|
0.5-0.7
|
0.5-0.7
|
0.5-0.7
|
|
主 机 重 量
|
kg
|
5000
|
6000
|
6200
|
7000
|
10000
|
12500
|
16000
|
|
机床外形尺寸
|
mm
|
2400×2050
×3000
|
2840×2565
×2994
|
2840×2565
×2994
|
2840×2565
×2994
|
3500×3232×3361
|
4110×3216×3715
|
5040×3600×3800
|
|
控制系统
|
|
FANUC
|
FANUC
|
FANUC
|
FANUC
|
FANUC
|
FANUC
|
FANUC
|
|
