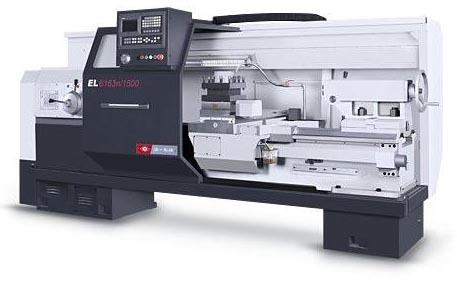

EL系列数控卧式车床

>> EL系列产品预览  关键字:  浏览次数:2983

  本系列数控车床可进行机械零件的粗、精加工,结构可靠,操作方便,经济实用,控制系统功能齐全,可靠性高。适合轴类、盘类零件的内外圆柱表面、锥面、螺纹、钻孔、绞孔及曲线回转体等零件进行高效、大批量的车削加工。



沈阳机床集团    沈阳第一机床厂   沈一车床厂   中捷摇臂钻床   中捷钻镗床厂   沈阳第一车床厂   沈阳机床股份有限公司   沈阳机床  沈阳车床  沈阳摇臂钻床

>> EL系列技术参数

项目EL6140n

单位

规格

床身上最大回转直径

mm

Φ400

最大工件长度(二顶尖间距离)

mm

1000

最大车削长度(最大加工长度)

mm

920

最大车削直径

mm

400

滑板上最大回转直径

mm

210

主轴端部形式及代号

-

A16

主轴通孔直径

mm

Φ52

主轴前端锥孔锥度

莫氏

莫氏6号

主轴转速级数

-

12级

主轴转速范围

r/min

11-1600

刀架形式

-

立式四工位电动刀架

刀方尺寸

mm

25×25

床尾主轴直径(尾座套筒直径)

mm

75

床尾主轴孔锥度(尾座套筒锥孔锥度)

-

莫氏5号

床尾套筒行程

mm

150

X轴行程

mm

210

Z轴行程

mm

920

X轴快移速度

m/min

4

Z轴快移速度

m/min

8

X/Z轴定位精度

mm

0.03/0.04

X/Z轴重复定位精度

mm

0.012/0.016

X轴最小设定单位

mm

0.001

Z轴最小设定单位

mm

0.001

中心高

mm

距地面1085

机床重量

kg

2100

机床轮廓尺寸(长×宽×高)

mm

2650×1450×1600

加工精度

-

IT7

工件表面粗糙度

μm

Ra1.6

 >> EL系列机床配件
