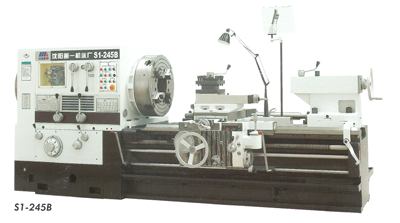

S1系列管螺纹车床专用机床

>> S1系列管螺纹车床产品预览  关键字:  浏览次数:4527

  本机床适用于石油部门冶金部门、化工水电地质部门加工与修理钻杆、钻铤、方钻杆、套管等,它最适用于石油管子站修理钢管用。
本机床主要承担管螺纹车削加工的专用机床,能车削公制和英制的圆柱、圆锥管螺纹。此外还可承担普通车床的车削外圆、镗孔,车内外锥面和平面等工作。
本机床适用于石油部门、冶金部门、化工水电地质部门加工与修理钻杆、钻铤、方钻杆、套管等,它最适用于石油管子站修理钢管用。
  沈阳机床集团    沈阳第一机床厂   沈一车床厂   中捷摇臂钻床   中捷钻镗床厂   沈阳第一车床厂

>> S1系列管螺纹车床技术参数





S1-245B

S1-262A

S1-320

主要规格

加工管子直径

mm

60-219

114-340

219-508

最大车削长度(床鞍行程)

mm

1000/1500

1000/1500/3000

1500/3000

最大中心距(用尾座时)

mm

1000/1500

1000/1500/3000

1500/3000

主轴中心至导轨面的高度

mm

400

450

500

主轴中心至地面的高度

mm

1100

1150

1200

主轴

主轴孔直径

mm

240

355

515

主轴孔前后锥孔锥度



1:50

1:50

1:50

主轴转速级数



12

12

12

主轴转速范围

r/min

8-306

5.6-254

6-200

进给系统

纵横进给量:种数



32

32

32

纵进给量范围

mm/r

0.095-1.44

0.095-1.44

0.1-1.5

横进给量范围

mm/r

0.095-1.44

0.095-1.44

0.1-1.5

英制螺纹范围

t/in

1-14

1-14

2-28

公制螺纹范围

mm

1-15

1-15

1-15

模数螺纹范围

mm

0.5-7.5

0.5-7.5

0.5-7.5

径节螺纹范围

t/in

28-2

28-2

56-4

刀架及床鞍

主轴中心线到刀具支承面的垂直距离

mm

33

33

48

刀具截面尺寸

mm

32×32

32×32

45×45

中刀架回转角度



±90°

±90°

±90°

下刀架的最大横向行程

mm

300

300

560

上刀架的最大行程

mm

200

200

300

刀架纵横向快速移动速度

m/min

4

4

4

锥度尺及尾座

连续加工最大锥度长度

mm

500

500

500

最大横向移动量

mm

100

100

100

顶尖套筒的直径

mm

100

100

160

顶尖套筒的行程

mm

250

250

800

顶尖套筒的锥度



莫氏圆锥5号

莫氏圆锥5号

莫氏圆锥6号

顶尖的锥度



莫氏圆锥5号

莫氏圆锥5号

莫氏圆锥6号

床尾的横向移动量

mm

±15

±15

±20

电机及床身

主电动机功率

kw

18.5

18.5

22

主电动机转速

r/min

1500

1500

1500

机床外形尺寸  长

mm

3882.5/4190

3700/4190/5690

4829/6309

机床外形尺寸  宽

mm

1908/1974

1908/1974/1974

2230/2230

机床外形尺寸  高

mm

1500/1500

1620/1620/1620

1750/1832

机床净重

kg

7876/8500

7876/8500/11200

12500/15000
