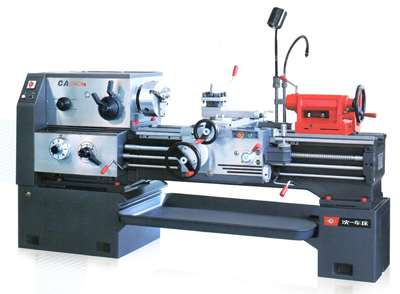

CA-C系列普通车床 |
| |
|
| >> CA-C系列产品预览 关键字：
浏览次数：9538 |
CA-C系列普通车床适用于车削内外圆柱面，圆锥面及其它旋转面，车削各种公制、英制、模数和径节螺纹，并能进行钻孔和拉油槽等加工。
结构特点：
CA-C系列普通车床床身宽于一般车床，具有较高的刚度，导轨面经中频淬火，经久耐用。
CA-C系列普通机床操作灵便集中，溜板设有快移机构。采用单手柄形象化操作，宜人性好。
CA-C系列普通机床结构刚度与传动刚度均高于一般车床，功率利用率高，适于强力高速切削。主轴孔径大，附件齐全。
沈阳机床集团 沈阳第一机床厂 沈一车床厂 中捷摇臂钻床 中捷钻镗床厂 沈阳第一车床厂 |
|
| >> CA-C系列技术参数 |
|
|
|
CA6150C
|
CA6250C
|
CA6161C
|
CA6261C
|
CA6266C
|
|
床身上最大工件回转直径
|
mm
|
500mm(20")
|
500mm(20")
|
610mm(24")
|
610mm(24")
|
660mm(262/5″)
|
|
马鞍内最大回转直径
|
mm
|
--
|
720mm(28″)
|
--
|
830mm(32 2/3″)
|
870mm(34 4/5″)
|
|
马鞍内有效长度
|
mm
|
--
|
210mm(8″)
|
--
|
210mm(8″)
|
210mm(8″)
|
|
最大工件长度
|
mm
|
750mm(29″)
|
1000mm(40″)
|
1500mm(60″)
|
2000mm(80″)
|
3000mm(118″)
|
|
最大车削长度
|
mm
|
650mm(26″)
|
900mm(35″)
|
1400mm(55″)
|
1900mm(75″)
|
2900mm(114″)
|
|
主轴中心至床身平面导轨距离
|
mm
|
250mm (10″)
|
250mm (10″)
|
305mm(12″)
|
305mm(12″)
|
325mm(13″)
|
|
刀架上最大工件回转直径
|
mm
|
300mm (12″)
|
300mm (12″)
|
370mm(15″)
|
370mm(15″)
|
400mm(16″)
|
|
主轴孔前端锥度
|
mm
|
1：20 φ120mm (4 3/4″)
|
|
主轴转速
|
正转种数
|
|
24种
|
|
正转转速范围
|
r/min
|
50Hz： 14－1250r/min 60Hz：16－1500r/min
|
|
反转种数
|
|
12种
|
|
反转转速范围
|
r/min
|
50Hz： 20－1470r/min 60Hz：24－1764r/min
|
|
主轴孔径
|
mm
|
104 mm (4″)
|
|
进给量(公制车床)
|
纵向及横向进给量的种数
|
|
各64种
|
|
主轴每转刀架的纵向标准进给量
|
mm/r
|
0.11－1.6 mm/r
|
|
主轴每转刀架的纵向小进给量
|
mm/r
|
0.044－0.164 mm/r
|
|
主轴每转刀架的纵向加大进给量
|
mm/r
|
1.76－6.4 mm/r
|
|
进给量
|
主轴每转刀架的横向标准进给量
|
mm/r
|
0.05－0.8 mm/r
|
|
主轴每转刀架的横向小进给量
|
mm/r
|
0.022－0.082 mm/r
|
|
主轴每转刀架的横向加大进给量
|
mm/r
|
0.88－3.2 mm/r
|
|
纵向的快速移动速度
|
m/min
|
50Hz：4 m/min 60Hz：4.8 m/min
|
|
横向的快速移动速度
|
m/min
|
50Hz：2 m/min 60Hz：2.4 m/min
|
|
公制螺纹种数
|
|
44种
|
|
公制螺纹范围
|
mm
|
1－192 mm
|
|
英制螺纹种数
|
|
28种
|
|
英制螺纹范围
|
|
1/2－24
|
|
模数螺纹种数
|
|
39种
|
|
模数螺纹范围
|
mm
|
0.25－48 mm
|
|
径节螺纹种数
|
|
38种
|
|
径节螺纹范围
|
|
1/2－96
|
|
下刀架最大行程
|
mm
|
320mm
|
420mm
|
420mm
|
420mm
|
|
上刀架最大行程
|
mm
|
140 mm
|
|
刀架转盘回转角度
|
|
±90°
|
|
主轴中心线至刀具支承面距离
|
mm
|
26 mm
|
|
刀杆截面尺寸
|
mm
|
25 mm×25 mm
|
|
尾座主轴直径
|
mm
|
75 mm
|
|
尾座主轴最大行程
|
mm
|
150 mm
|
|
尾座主轴孔锥度
|
|
莫氏5号
|
|
丝杠螺距
|
mm
|
12 mm
|
|
主电机
|
型号
|
|
Y132M－4左
|
|
功率
|
kW
|
7.5 kW
|
|
转速
|
r/ min
|
50Hz：1450 r/ min 60Hz：1740 r/ min
|
|
冷却电泵
|
型号
|
|
AYB－25
|
|
功率
|
W
|
90 W
|
|
流量
|
L/min
|
25 L/min
|
|
溜板快速运动电机
|
型号
|
|
AOS 5634
|
|
功率
|
W
|
250 W
|
|
转速
|
r/min
|
50Hz：1360 r/min 60Hz：1630 r/min
|
|
润滑电机(带脚踏用)
|
型号
|
|
AO 5624
|
|
功率
|
W
|
120 W
|
|
转速
|
r/min
|
50Hz：1500 r/min 60Hz：1800 r/min
|
|
主传动三
|
型号
|
|
B－2235
|
B－2337
|
B－2388
|
|
角皮带
|
根数
|
|
4根
|
|
润滑泵三角带
|
型号
|
|
Z－1000
|
|
根数
|
|
1根
|
|
主机净重kg
|
|
最大工件长度
|
750mm
|
|
2070
|
2180
|
——
|
|
1000mm
|
|
2150
|
2260
|
2310
|
|
1500mm
|
|
2300
|
2437
|
2492
|
|
2000mm
|
|
2650
|
2787
|
2842
|
|
3000mm
|
|
——
|
3150
|
——
|
3287
|
3542
|
|
轮廓尺寸（长×宽×高）mm
|
|
最大工件长度
|
750mm
|
|
2418×1037×1312
|
2418×1130×1367
|
——
|
|
1000mm
|
|
2668×1037×1312
|
2668×1130×1367
|
2668×1130×1392
|
|
1500mm
|
|
3168×1037×1312
|
3168×1130×1367
|
3168×1130×1392
|
|
2000mm
|
|
3668×1037×1312
|
3668×1130×1367
|
3668×1130×1392
|
|
3000mm
|
|
——
|
4668×1037×1312
|
——
|
4668×1130×1367
|
4668×1130×1392
|
|
| >> CA-C系列机床配件 |
|
|
