  当前位置:网站首页 >> 产品展示 >> 镗铣床 >> 卧式镗铣床 >> TPX6111B/C系列

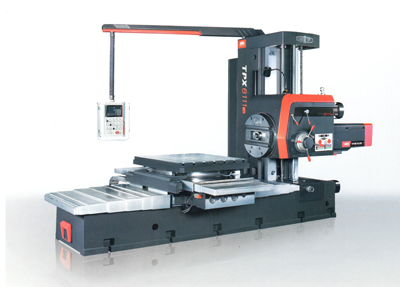

TPX6111B/C系列卧式镗铣床

>> TPX6111B/C系列产品预览  关键字:  浏览次数:5768

  该系列机床为通用机床,可对铸件、钢件及有色金属件进行钻、扩、镗、铰孔、铣平面、锪平面、车螺纹等切削加工。平旋盘滑块可径向进给,能镗削尺寸较大的孔、车外圆及切槽等。

>> TPX6111B/C系列技术参数





TPX6111B

TPX6111B/2

TPX6111B/3

TPX6111C/3

镗轴直径

mm

110

110

110

110

主轴锥孔



Morse No6
(可选ISO 7:24 No50)

(可选ISO 7:24 No50)

(可选ISO 7:24 No50)

ISO 7:24 No50

主轴最大钮矩

N.m

1225

1225

1225

1250

平旋盘最大扭矩

N.m

1960

1960

1960

1960

主轴最大轴向抗力

N

12250

12250

12250

12250

主轴最大行程

mm

600







主轴转速级数



22

22

22

无级

主轴转速范围

r/min

8-1000

8-1000

8-1000

8-1100

平旋盘滑块行程

mm

180

180

180

180

工作台工作面积

mm

1100×960

1100×960

1250×1100

1250×1100

工作台可承受最大重量

kg

2500

2500

3000

3000

主轴中心线至工作台面距离



0.004







最大

mm

900

900

1200

1200

最小



0

0

0

0

工作台行程











纵向

mm

1000(不带后立柱)

1000(不带后立柱)

1400(不带后立柱)

1400(不带后立柱)

横向

mm

900

1250

1600

1600

主轴、主轴箱、工作台纵横向快速

mm/min

2500

2500

2500

2500

主轴每转主轴、主轴箱、工作台进给量范围

mm/r

0.04-6/0.01-1.88

0.04-6/0.01-1.88

0.04-6/0.01-1.88

0.04-6/0.01-1.88

主轴、主轴箱、工作台滑块进给量范围









0.32-2500

主电机功率

kW

7.5

7.5

7.5

15

机床外形尺寸(长×宽×高)

mm

4910
2454
2750

4910
2870
2750

5120
3380
3100

5120
3380
3100

机床重量

kg

13000

14500

18000

18000

 >> TPX6111B/C系列机床配件
